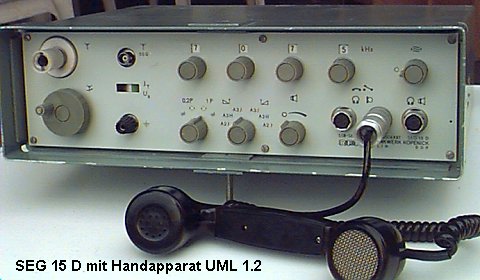

SEG 15 D - ein Überblick

von DL7AWL

Das Sende-Empfangs-Gerät SEG 15 D ist ein relativ kompakter SSB-/CW-Kurzwellentransceiver für den Bereich 1,6 bis 11,999 MHz für tragbaren(!), mobilen oder stationären Einsatz und ca. 15 W Sendeleistung (reduzierbar auf ca. 3 W).

Das Gerät ist nach Anschluß von

• Stromversorgung (24 V, max. ca. 2-3 A)
• Antenne (einige Meter Draht, Teleskopstab, Dipol o.ä.),
• Handapparat ("Telefonhörer") oder Mikrofon plus Kopfhörer, Aktivlautsprecher o.ä.

sofort betriebsbereit.

Mit dem eingebauten Variometer kann nahezu jede beliebige Antenne in Resonanz gebracht werden. Dazu wird nach Wahl der Betriebsfrequenz einfach der Leistungswahlschalter (7) in die linke Abstimmstellung (d.h. Senden mit geringer Leistung) gebracht und mittels der Variometerkurbel (3) das Maximum am Anzeigeinstrument (5) gesucht. Die Antenne kann wahlweise an Buchse 2 (für kurze Stäbe u. dgl.) oder an die BNC-Buchse 4 (Dipole und längere Drähte) angeschlossen werden. [Die Ziffern beziehen sich auf diese Übersicht]

• Erklärung der Bedienungselemente
• Zubehörpalette des Herstellers
• Technische Daten SEG 15 D

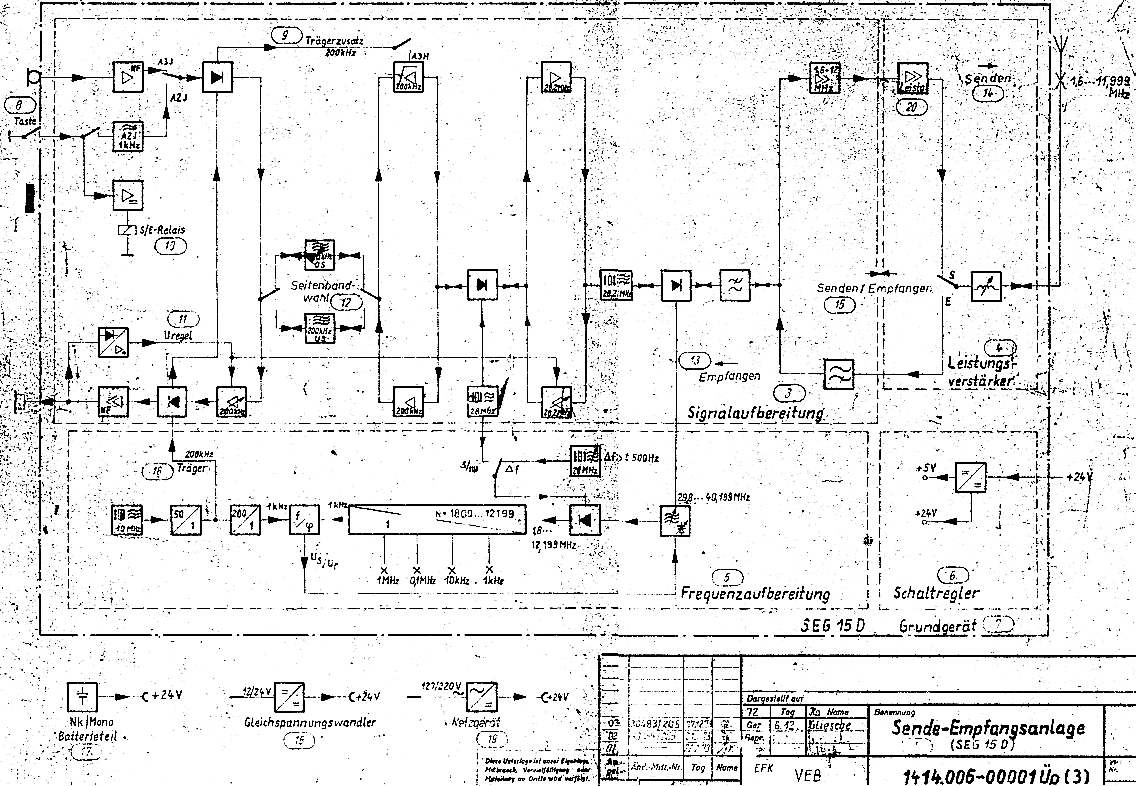

• Blockschaltbild (105 k) (entnommen aus [3]; gescannt und nachbearbeitet von DH7GL)
